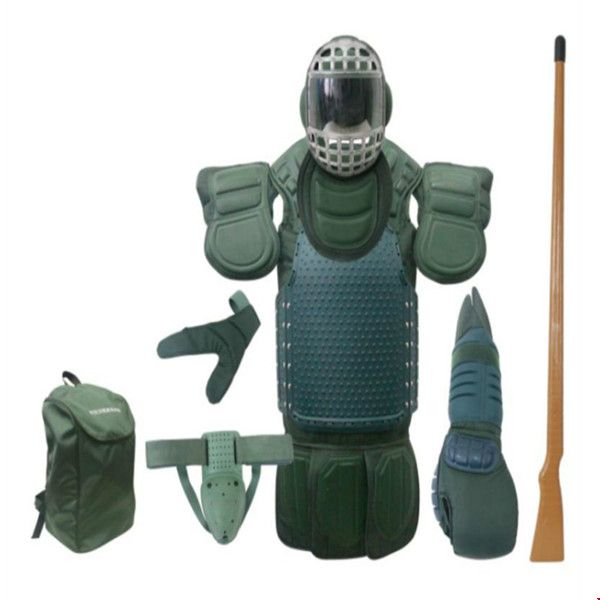

(73)专利权人福建省军源体育用品有限公司地址362300福建省泉州市南安霞美镇滨江开发区南7路5号B幢 (74)专利代理机构泉州市众创致远专利代理事务所(特殊普通合伙)35241专利代理师汪彩凤 本实用新型涉及训练防护用具领域,一种军用训练护具,包括具有防护材料的第一护体和第二护体,所述第一护体为n字形片状结构,穿戴后用于覆盖头部左右两侧及正面顶部,所述第二护体为纵向片状机构,其顶部设有与第一护体顶端连接的延伸部,所述第二护体后侧具有凸缘结构,该凸缘结构设有延展槽,所述延展槽使得第二护体构成分区设置的若干块状体,且相邻块状体之间因延展槽提供的延展空间能够进行适配头部后侧轮廓的形变,所述第一护体和第二护体左右两侧通过弹性带连接,所述第一护体底部设有适配下巴轮廓的束紧带。本实用新型有助于解决现有结构对后脑的防护效果较差的问题。 1.一种军用训练护具,其特征在于,包括具有防护材料的第一护体(1)和第二护体(2),所述第一护体(1)为n字形片状结构,穿戴后用于覆盖头部左右两侧及正面顶部,所述第二护体(2)为纵向片状机构,其顶部设有与第一护体(1)顶端连接的延伸部(21),所述第二护体(2)后侧具有凸缘结构,该凸缘结构设有延展槽(3),所述延展槽(3)使得第二护体(2)构成分区设置的若干块状体,且相邻块状体之间因延展槽(3)提供的延展空间能够进行适配头部后侧轮廓的形变,所述第一护体(1)和第二护体(2)左右两侧通过弹性带(4)连接,所述第一护体(1)底部设有适配下巴轮廓的束紧带(5)。 2.根据权利要求1所述的一种军用训练护具,其特征在于,所述第二护体(2)内侧设有圆弧凹槽。 3.根据权利要求1所述的一种军用训练护具,其特征在于,所述延展槽(3)包括若干间隔分布的横槽(31)和/或纵槽(32)。 4.根据权利要求1或3所述的一种军用训练护具,其特征在于,所述延展槽(3)内设有弹性件(6),所述弹性件(6)两侧分别与相邻块状体的侧壁固定连接。 5.根据权利要求4所述的一种军用训练护具,其特征在于,所述弹性件(6)为片状结构。 6.根据权利要求4所述的一种军用训练护具,其特征在于,单个所述弹性带(4)一端连接第一护体(1)顶部左侧或右侧,另一端同侧连接第二护体(2)底部。 7.根据权利要求6所述的一种军用训练护具,其特征在于,所述第二护体(2)与第一护体(1)左右两侧的底部之间还设有牵拉带(8)。 8.根据权利要求1所述的一种军用训练护具,其特征在于,所述束紧带(5)上设有可开合的卡扣。 [0001]本实用新型涉及训练防护用具领域,尤其是涉及一种军用训练护具。 [0002]军人,是对在国家军队中服役的军职人员的称呼,包括战斗人员和非战斗人员。军人在日常训练中会涉及散打、自由搏击等项目,为了防止意外受伤,在进行上述对抗性训练项目时需要穿戴对应的护具,其中,为了保护头部安全,会穿戴安全头盔,现有头盔结构大多如中国专利CN205494914U中公开的护具结构一致,该专利公开了一种训练考评护具,包括头盔本体,在头盔本体内设有测评装置,所述测评装置包括供电电源、压电传感器、信号处理器以及信号显示器,供电电源与信号处理器电连接,压电传感器的信号输出端与信号处理器的信号输入端电连接,信号处理器的信号输出端与信号显示器的信号输入端电连接。作为本实用新型的优选方式,压电传感器包括压电薄膜和压力电缆传感器,压电薄膜设置在头盔本体的可被击打位置,利用压电薄膜本身的柔性,充分保证头盔本体使用的舒适性。 [0003]上述技术方案中,该头盔结构的防护区域主要覆盖头部左右两侧及正面顶部,适用于训练人员专业培训后依据相关规则(不能击打后脑等规则)进行的对抗训练活动,该结构对于后脑区域的保护不到位,而在实际应用场景中,参与训练的军人有别与前述依据规则训练人员,容易因被人误击或对抗过程中意外后倾摔倒,导致后脑受到强烈冲击,而上述技术方案中的头盔结构对后脑的防护效果较差。 [0004]本实用新型的目的在于提供一种军用训练护具,有助于解决现有结构对后脑的防护效果较差的问题。 [0006]一种军用训练护具,包括具有防护材料的第一护体和第二护体,所述第一护体为n字形片状结构,穿戴后用于覆盖头部左右两侧及正面顶部,所述第二护体为纵向片状机构,其顶部设有与第一护体顶端连接的延伸部,所述第二护体后侧具有凸缘结构,该凸缘结构设有延展槽,所述延展槽使得第二护体构成分区设置的若干块状体,且相邻块状体之间因延展槽提供的延展空间能够进行适配头部后侧轮廓的形变,所述第一护体和第二护体左右两侧通过弹性带连接,所述第一护体底部设有适配下巴轮廓的束紧带。 [0008]在上述技术方案的基础上,所述延展槽包括若干间隔分布的横槽和/或纵槽。 [0009]在上述技术方案的基础上,所述延展槽内设有弹性件,所述弹性件两侧分别与相邻块状体的侧壁固定连接。 [0011]在上述技术方案的基础上,单个所述弹性带一端连接第一护体顶部左侧或右侧, [0012]在上述技术方案的基础上,所述第二护体与第一护体左右两侧的底部之间还设有牵拉带。 [0015]1.本实用新型通过设置覆盖后脑区域的第二护体,结合覆盖头部左右两侧及前侧顶部的第一护体,采用半分体式结构,并通过弹性带进行连接,相较于传统结构,能够增加针对后脑区域的保护,而半分体式的结构使得结构的穿戴适配性更好,能够满足不同头型及头围大小的贴合使用,提高防护效果。 [0016]2.本实用新型通过在第二护体上设置凸缘结构的块状体,块状体上还设置延展槽,使得在穿戴后,第二护体能够根据实际穿戴者的后脑轮廓进行适度延展变形,更加紧密贴合头部,保证穿戴牢固性及舒适性。 [0019] 图3为对照组中第二护体不具备弹性贴附能力的穿戴结构示意图, [0023] 图中标注, 1、第一护体,2、第二护体,21、延伸部,22、包边,3、延展槽,31、横槽,32、纵槽,4、弹性带,5、束紧带,6、弹性件,7、变形隆起,8、牵拉带。 [0024] 为使本实用新型的目的、技术方案和优点更加清楚,下面结合附图及具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本实用新型。但是本实用新型能够以很多不同于在此描述的其他方式来实施,本领域技术人员可以在不违背本实用新型内涵的情况下做类似改进,因此本实用新型不受下面公开的具体实施的限制。 [0025] 需要说明的是,当元件被称为“固设于”另一元件,它可以直接在另一元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一元件,它可以是直接连接到一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的,并不表示是唯一的实施方式。 [0027] 如图1所示,本实施例公开一种军用训练护具,应用于军人在格斗或自由搏击等训练项目中进行头部穿戴,作为防护用具,对穿戴者的头部,特别是后脑区域进行保护。 [0028] 具体的,结合图1 ,该训练护具包括具有防护材料(ABS、海绵、PU等)的第一护体1和第二护体2,所述第一护体1为n字形片状结构,穿戴后用于覆盖头部左右两侧及正面顶部,并对该区域起到防护效果。所述第二护体2为纵向片状机构,其主体在横向视角下的轮廓为椭圆状,第二护体2顶部设有延伸部21,延伸部21后侧端与第二护体2的顶部连接固定,延伸 部21另一端向前延伸至前方与第一护体1顶端连接固定,且第一护体1左右两侧顶部与第二护体2左右两侧底部通过弹性带4连接,使得第一护体1和第二护体2构成半分体式结构。穿戴时,将第一护体1对应头部前侧,第二护体2对应头部后侧,由上往下套在头顶,使得第一护体1覆盖左右脸颊及额头区域,使得第二护体2覆盖后脑区域,而弹性带4能够在左右两侧进行弹性伸缩,使得第一护体1和第二护体2能够紧密贴合头部。 [0029] 进一步的,第一护体1底部设有适配下巴轮廓的束紧带5,束紧带5上设有魔术贴。束紧带5在穿戴时用于左右绕设在下巴底部,对第一护体1的底部进行约束固定。 [0030] 结合图2所示,所述第二护体2后侧具有凸缘结构,该凸缘结构设有延展槽3,延展槽3为若干个纵向间隔分布的横向沉槽结构,使得第二护体2构成多个纵向分区设置的若干块状体,且相邻块状体之间因延展槽3提供的延展空间能够进行适配头部后侧轮廓的形变,具体体现为第二护体2能够在纵向上进行形变摆动,使其内侧端均匀紧贴后脑,避免因结构硬化穿戴后形成变形隆起7,导致局部区域与后脑之间留有间隙(如图3所示) ,这种间隙在训练中仍可能因该区域受到冲击而对后脑造成碰撞损伤。 [0031 ] 第二护体2内侧面设有棉布层,并在第二护体2外围边缘处形成包边22,用于连接弹性带4,以及防止内侧棉布层脱落。 [0033] 在实施例1的基础上,本实施中的束紧带5上的开合结构采用卡扣代替实施例1中的魔术贴,使其连接更加牢固可靠,不易脱落。 [0035] 在实施例1的基础上,第二护体2内侧设有圆弧凹槽,使其能够更加贴合后脑轮廓。 [0037] 在实施例1的基础上,结合图4和图5,所述延展槽3包括若干间隔分布的横槽31和纵槽32,使得第二护体2外侧端面形成若干个横纵排布的块状体,且各块状体能够利用一侧的横槽31或纵槽32进行上下摆动或左右摆动,从而提升其形变灵活度,进一步适配后脑轮廓变化,使得第二护体2紧贴后脑。 [0038] 进一步的,横槽31和纵槽32内设有弹性件6,所述弹性件6两侧分别与相邻块状体的侧壁固定连接。具体的,所述弹性件6为弹性材料制成的片状结构,如图5所示,弹性件6设置在横槽31和纵槽32的交接处,在使用过程中,弹性件6能够利用其自身弹力特性,使得相邻块状体的形变行程不会多大,能够在适宜的区间内进行形变,从而保持足够的整体结构强度用于防护,且在使用后,弹性件6还能够通过回缩使得各块状体恢复紧凑状态,得到复位便于携带收纳的作用。 [0040] 在实施例1的基础上,结合图6,所述第二护体2与第一护体1左右两侧的底部之间还设有牵拉带8,牵拉带8同样采用弹性材料制成,能够进一步提升穿戴牢固性。 [0041 ] 以上实施例仅用以说明本实用新型的技术方案,而非对其限制,尽管参照前述实施例对本实用新型进行了详细的说明,本领域的普通技术人员应当理解,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,而这些修改或者替换,并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
